電力物聯網無線計量表

更新時間：2025-07-23

設備簡介
產品圖片
在線留言

1、概述
安科瑞ADW3002G電力物聯網無線計量表主要用于計量低壓網絡的三相有功電能，具有RS485通訊和470MHz無線通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。
2、產品型號規格及功能特點
（1）ADW300無線計量儀表命名規則

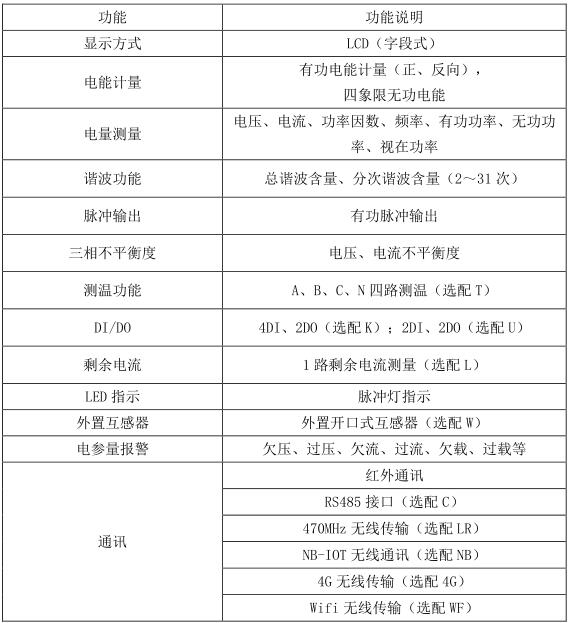

（2）ADW300無線計量儀表功能特點
3、技術參數

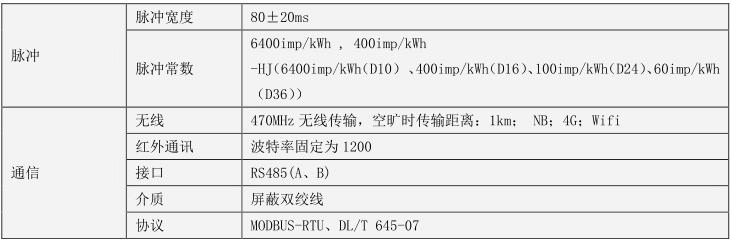

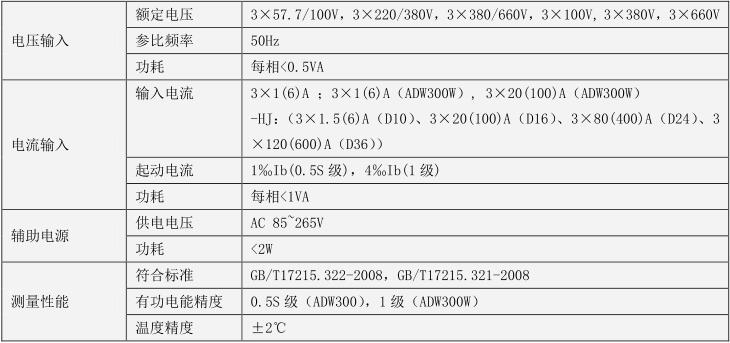

（1）電氣特性

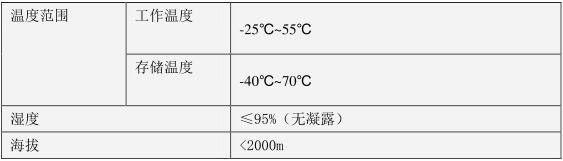

（2）環境條件
4、外形尺寸及安裝說明（單位：mm）
4.1外形尺寸(單位：mm)
圖1 ADW300尺寸圖

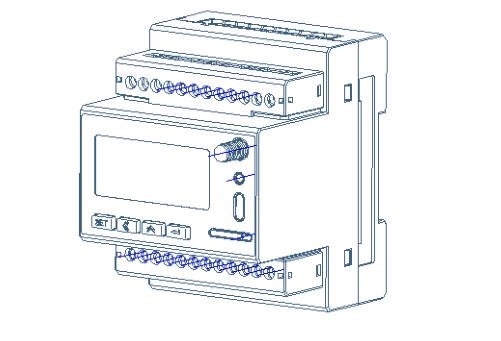

圖2 ADW300效果圖
5、主要功能特點
（1）測量功能
能測量全電力參數包括電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓與電流的相角度Φ、電壓不平衡度、電流的不平衡度、頻率F、31次分次諧波、奇偶次總諧波含量及總諧波含量。其中電壓U保留1位小數，頻率F保留2位小數，電流I保留3位小數，功率P保留4位小數, 相角度Φ保留2位小數，不平衡度△保留2位小數。
如：U = 220.1V，f = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ= 60.00°, △=0.00%
支持4路測溫和剩余電流檢測。
（2）計量功能
能計量當前組合有功電能，正向有功電能，反向有功電能，感性無功電能，容性無功電能,視在電能。
（3）分時功能
兩套時段表,一年可以分為4個時區,每套時段表可設12個日時段,4個費率(F1、F2、F3、F4即尖峰平谷) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。
（4）需量功能
有關需量的相關概念如下：
缺省需量周期為15分鐘，滑差時間為1分鐘。
能測量8種即A/B/C三相電流、正向有功、反向有功、感性無功、容性無功、視在功率以及發生的時間。
顯示實時的8種需量即A/B/C三相電流、正向有功、反向有功、感性無功、容性無功、視在功率需量。
（5）無線通訊功能
ADW300支持470MHz的LORA通訊、2G以及NB通訊。
（6）開關量輸入輸出功能
有2路開關量輸出，4路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控”和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。
（7）歷史電能統計功能
能統計上12月的歷史電能(包括4象限、各費率電能)
（8）通信說明
本儀表采用MODBUS-RTU協議或DL/T645規約。具體協議格式請參照相關協議標準，此處不再贅述。
